Hot LK gruppetavle UG24, Lauritz Knudsen|Tavler & Skabe

Gruppetavle til den meget store installation

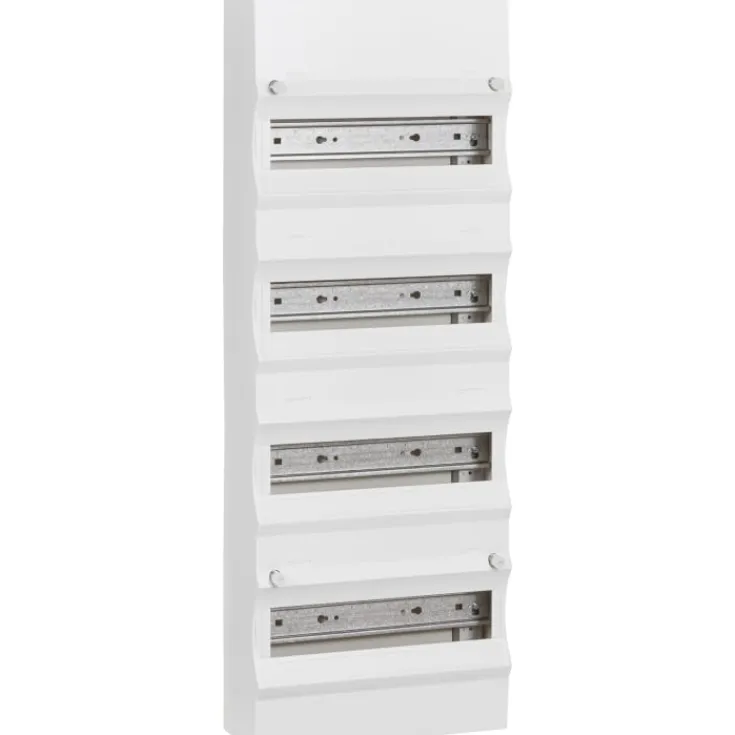

Gruppetavle UG150-24 er en robust og funktionel tavle designet til udvendig montering på væg. Denne model er ideel til større installationer og giver plads til 24 moduler (6 moduler per række, 4 rækker i alt). Med dimensioner på (B) 250 mm (H) x 710 mm (D) x 101 mm, tilbyder tavlen en effektiv og organiseret løsning til elektriske installationer.

• 24 moduler (6 moduler per række, 4 rækker), totalisoleret og udført i selvslukkelig plas
• Mål: 250 mm (B) x 710 mm (H) x 101 mm (D), til udvendig vægmontering
• Kompatibel med målertavler af typen UM og kan sammenbygges lodret og vandret
• Leveres med afgreningsklemme til beskyttelsesleder (4 x Cu 16 mm² og 16 x Cu 6 mm²), ekstra afgreningsklemme kan monteres
• Afstanden mellem DIN-skinnerne: 150 mm, og 23,5 mm fra bagplade til undersiden af DIN-skinne

Konstruktion og funktionalitet

Gruppetavlen er opbygget af en bagplade, grundstel og dækkappe, og er totalisoleret med selvslukkelig plast for ekstra sikkerhed. Tavlen kan nemt sammenbygges både lodret og vandret, hvilket giver fleksibilitet i installationen. Desuden kan den også sammenbygges med målertavler af typen UM, hvilket gør den endnu mere alsidig.

Mærkning og montering

De skrå flader under komponentåbningerne giver mulighed for nem mærkning af komponenternes formål. Selvklæbende numre og symboler til mærkning af tavlekomponenter medfølger, hvilket gør installationen og efterfølgende vedligeholdelse lettere.

Låg og sammenbygning

Låget til gruppetavlen bestilles separat, og tavlen kan bygges sammen indbyrdes både lodret og vandret. Dette gør tavlen meget fleksibel og velegnet til store installationer, hvor flere tavler skal forbindes.

Gruppetavlen UG150-24 er den ideelle løsning til større elektriske installationer, der kræver pålidelighed og sikkerhed.

OBS: Mærkning med selvklæbende numre og symboler medfølger. Låg skal tilkøbbes separat.
